Name: refrigerant circuit, D - MJ 2017>>
Rating: 5.0 (1 reviews)

Voir tout

refrigerant circuit, D - MJ 2017>> of Bentley Bentley Mulsanne (2010+)

Bentley Mulsanne (2010+) - CIRCUIT DE RÉFRIGÉRANT, D - MJ 2017>>

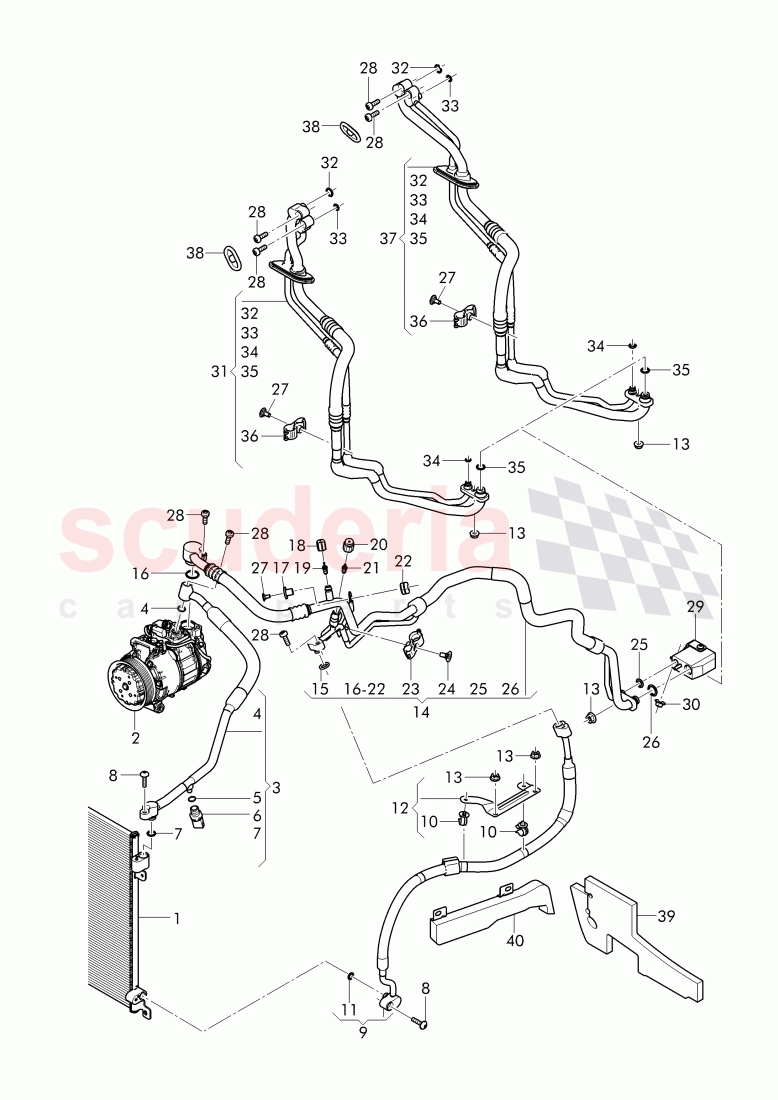

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

POUR COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0816721A	LIGNE FRIGORIFIQUE	$549.25	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260749A	JOINT D'ETANCHEITE	$5.97	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	7H0820896	O-RING, D - 28.07.2014>>	$4.85	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4H0959126C	CAPTEUR DE PRESSION	$96.10	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260749B	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N10632102	BOULON À TÊTE HEXAGONALE OVALE	$0.94	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0816741B	LIGNE FRIGORIFIQUE	$476.01	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N10649101	SUPPORT POUR TUYAU	$1.21	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8E0260749B	O-RING	$5.97	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0260833A	SUPPORT	$68.63	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N90215805	ÉCROU HEXAGONAL ÉPAULÉ ÉCROU, DÉCONTRACTÉ/NOUVEL AJOUT +FULU CALC.	$3.10	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0816738B	LIGNE FRIGORIFIQUE	$962.91	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3D0260749C	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8E0260749C	JOINT D'ETANCHEITE	$5.24	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	5Q0816231	BOUCHON DE PROTECTION, POUR RÉFRIGÉRANT :	$10.97	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	5Q0816581A	CAP	$7.52	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3D0820855A	INSERT DE SOUPAPE	$36.36	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Z0199245	ISOLATEUR EN CAOUTCHOUC, RADIATEUR DE LIQUIDE DE REFROIDISSEMENT	$36.89	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260759F	SUPPORT POUR RÉFRIGÉRANT, TUYAU	$7.37	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8D0201441C	ÉCROU DE VITESSE	$2.99	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4D0260749B	JOINT D'ETANCHEITE	$5.20	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260749B	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8D0201441C	ÉCROU DE VITESSE	$2.99	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N91219101	BOULON À TÊTE PLATE MULTIPOINT, À DOUILLE	$1.48	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0260347A	PIÈCE DE CONNEXION, VOIR ILLUSTRATION	$238.00	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N90887704	HEX. ÉCROU, D >> - 06.05.2013	$1.63	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y1816740	LIGNE FRIGORIFIQUE	$833.03	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260749B	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3D0260749C	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4D0260749B	JOINT D'ETANCHEITE	$5.20	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260749B	JOINT D'ETANCHEITE	$5.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4E0260759F	SUPPORT POUR RÉFRIGÉRANT, TUYAU	$7.37	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y2816740	LIGNE FRIGORIFIQUE	$833.03	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	N90508801	CAPUCHON D'ETANCHEITE	$2.02	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0816231A	PROFIL DE LA MOUSSE	$159.26	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	3Y0816207	PLAQUE D'ÉTANCHÉITÉ	$94.39	To Order

Diagramme Tapotez pour agrandir

	#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Clé
	3	3Y0816721A	LIGNE FRIGORIFIQUE	3Y0816721A LIGNE FRIGORIFIQUE	$549.25	1	TO
	4	4E0260749A	JOINT D'ETANCHEITE IN	4E0260749A JOINT D'ETANCHEITE 11X2,5, IN	$5.97	1	IN
	5	7H0820896	O-RING, D - 28.07.2014>>	7H0820896 O-RING, D - 28.07.2014>> 7,6X1,82, brown,	$4.85	1	TO
	6	4H0959126C	CAPTEUR DE PRESSION	4H0959126C CAPTEUR DE PRESSION	$96.10	1	TO
	4E0260749B		JOINT D'ETANCHEITE	from $5.56
7 JOINT D'ETANCHEITE IN $5.56 1 IN 26 JOINT D'ETANCHEITE IN $5.56 1 IN 32 JOINT D'ETANCHEITE IN $5.56 1 IN 35 JOINT D'ETANCHEITE IN $5.56 1 IN
	8	N10632102	BOULON À TÊTE HEXAGONALE OVALE IN	N10632102 BOULON À TÊTE HEXAGONALE OVALE M6X25, IN	$0.94	2	IN
	9	3Y0816741B	LIGNE FRIGORIFIQUE	3Y0816741B LIGNE FRIGORIFIQUE	$476.01	1	TO
	10	N10649101	SUPPORT POUR TUYAU	N10649101 SUPPORT POUR TUYAU 17,5X12X6,5,	$1.21	2	TO
	11	8E0260749B	O-RING	8E0260749B O-RING 11,1X1,82,	$5.97	1	TO
	12	3Y0260833A	SUPPORT	3Y0260833A SUPPORT	$68.63	1	TO
	13	N90215805	ÉCROU HEXAGONAL ÉPAULÉ ÉCROU, DÉCONTRACTÉ/NOUVEL AJOUT +FULU CALC. IN	N90215805 ÉCROU HEXAGONAL ÉPAULÉ ÉCROU, DÉCONTRACTÉ/NOUVEL AJOUT +FULU CALC. M6, IN	$3.10	4	IN
	14	3Y0816738B	LIGNE FRIGORIFIQUE	3Y0816738B LIGNE FRIGORIFIQUE IHX,	$962.91	1	TO
	3D0260749C		JOINT D'ETANCHEITE	from $5.56
15 JOINT D'ETANCHEITE IN $5.56 1 IN 33 JOINT D'ETANCHEITE IN $5.56 1 IN
	16	8E0260749C	JOINT D'ETANCHEITE IN	8E0260749C JOINT D'ETANCHEITE 23,8X2,4, IN	$5.24	1	IN
	18	5Q0816231	BOUCHON DE PROTECTION, POUR RÉFRIGÉRANT :	5Q0816231 BOUCHON DE PROTECTION, POUR RÉFRIGÉRANT :	$10.97	1	TO
	3D0820855A		INSERT DE SOUPAPE	from $36.36
19 INSERT DE SOUPAPE $36.36 1 TO 21 INSERT DE SOUPAPE $36.36 1 TO
	20	5Q0816581A	CAP	5Q0816581A CAP	$7.52	1	TO
	22	3Z0199245	ISOLATEUR EN CAOUTCHOUC, RADIATEUR DE LIQUIDE DE REFROIDISSEMENT	3Z0199245 ISOLATEUR EN CAOUTCHOUC, RADIATEUR DE LIQUIDE DE REFROIDISSEMENT	$36.89	1	TO
	4E0260759F		SUPPORT POUR RÉFRIGÉRANT, TUYAU	from $7.37
23 SUPPORT POUR RÉFRIGÉRANT, TUYAU $7.37 1 TO 36 SUPPORT POUR RÉFRIGÉRANT, TUYAU $7.37 1 TO
	8D0201441C		ÉCROU DE VITESSE	from $2.99
24 ÉCROU DE VITESSE $2.99 1 TO 27 ÉCROU DE VITESSE $2.99 2 TO
	4D0260749B		JOINT D'ETANCHEITE	from $5.20
25 JOINT D'ETANCHEITE $5.20 1 TO 34 JOINT D'ETANCHEITE $5.20 1 TO
	28	N91219101	BOULON À TÊTE PLATE MULTIPOINT, À DOUILLE	N91219101 BOULON À TÊTE PLATE MULTIPOINT, À DOUILLE M8X25,	$1.48	4	TO
	29	3Y0260347A	PIÈCE DE CONNEXION, VOIR ILLUSTRATION	3Y0260347A PIÈCE DE CONNEXION, VOIR ILLUSTRATION	$238.00	1	TO
	30	N90887704	HEX. ÉCROU, D >> - 06.05.2013	N90887704 HEX. ÉCROU, D >> - 06.05.2013 M6,	$1.63	1	TO
	31	3Y1816740	LIGNE FRIGORIFIQUE	3Y1816740 LIGNE FRIGORIFIQUE lhd, PR-L0L	$833.03	1	TO
	37	3Y2816740	LIGNE FRIGORIFIQUE	3Y2816740 LIGNE FRIGORIFIQUE rhd, PR-L0R	$833.03	1	TO
	38	N90508801	CAPUCHON D'ETANCHEITE IN	N90508801 CAPUCHON D'ETANCHEITE IN	$2.02	1	IN
	39	3Y0816231A	PROFIL DE LA MOUSSE	3Y0816231A PROFIL DE LA MOUSSE	$159.26	1	TO
	40	3Y0816207	PLAQUE D'ÉTANCHÉITÉ	3Y0816207 PLAQUE D'ÉTANCHÉITÉ	$94.39	1	TO

Circuit De Réfrigérant, D - Mj 2017>>

Bentley Mulsanne (2010+)

Bentley Mulsanne (2010+) - CIRCUIT DE RÉFRIGÉRANT, D - MJ 2017>>
