CLUTCH AND CONTROLS -Not for F1- of Ferrari Ferrari 599 GTB Fiorano

Voir tout

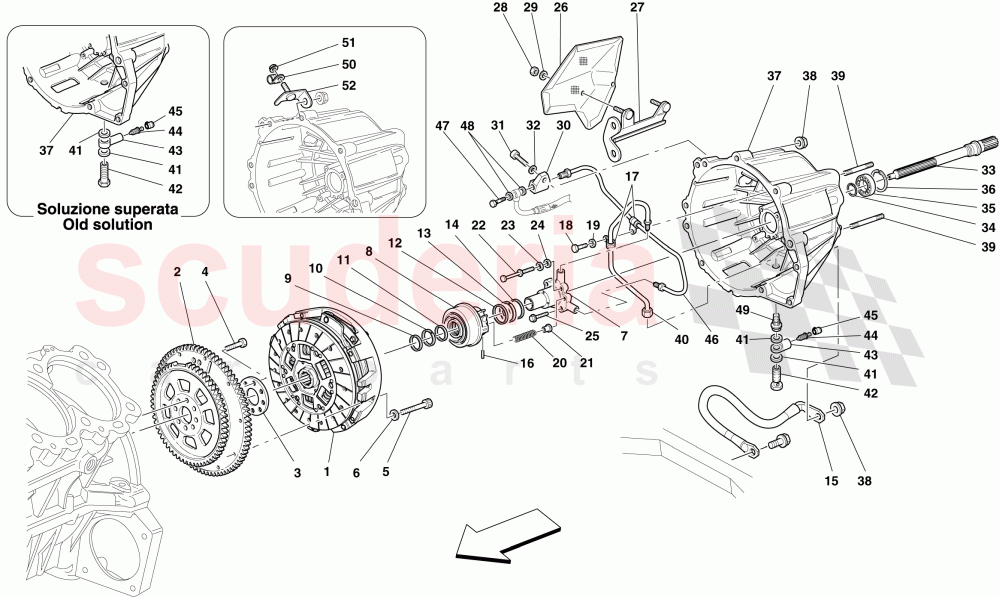

Ferrari 599 GTB Fiorano - EMBRAYAGE ET COMMANDES -PAS POUR F1-

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	222277	EMBRAYAGE COMPLET	€2,297.07	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	230426	VOLANT MOTEUR	€899.68	COMMANDER
	230426	VOLANT MOTEUR	€899.68	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	215963	RONDELLE	Renseigner	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	201755	BOULON A TETE HEXAGONALE M10 X 1.25	€0.73	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	216771	VIS M6 X 75 TCEI	€1.45	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	11194379	RONDELLE	€0.22	IN
	11194379	RONDELLE	€0.22	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	182952	BRIDE POUR COMMANDE HYDRAULIQUE	€679.39	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	234943	ROULEMENT DE BUTÉE	€807.98	COMMANDER
	234943	ROULEMENT DE BUTÉE	€807.98	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	172970	ANNEAU DU RACLEUR	€15.76	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	208014	BAGUE	€4.03	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	172972	JOINT D'ETANCHEITE	€15.76	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	154508	JOINT D'ETANCHEITE	€26.22	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	154507	BAGUE	€2.83	IN
	154507	BAGUE	€2.83	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	154551	ANNEAU RACLEUR	€19.07	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	217292	TRESSE DE TERRE	€35.31	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14604170	GOUPILLE DE RESSORT	€0.27	IN
	14604170	GOUPILLE DE RESSORT	€0.27	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10440990	SUPPORT AVEC GAINE	€0.93	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14305334	VIS	€0.16	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	11197774	RONDELLE	€0.05	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	155207	RESSORTS DE PRÉ-SERRAGE	€5.44	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	155206	CALE	€2.03	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	182955	BOULON D'ÉTUDE	€19.79	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	11197774	RONDELLE	€0.05	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10519424	RONDELLE	€0.01	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	231625	VIS	€0.41	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	214806	PROTECTION THERMIQUE	€122.86	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	227140	SUPPORT DE MONTAGE DU BOUCLIER	€48.47	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14039614	ÉCROU	€0.13	IN
	14039614	ÉCROU	€0.13	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	13577701	RONDELLE	€0.07	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	240774	CONNECTEUR	€37.19	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14305534	VIS	€1.54	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	100660	RONDELLE	€0.13	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	200102	ARBRE D'EMBRAYAGE	€825.07	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	144511	STOP RING	€0.54	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	174470	ROULEMENT À BILLES RAINURÉ D.35-72	€28.03	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	182963	STOP RING	€2.30	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	230070	CARTER D'EMBRAYAGE	€681.12	COMMANDER
	230070	CARTER D'EMBRAYAGE	€681.12	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14059421	ÉCROU	€0.35	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	13546334	BOULON D'ÉTUDE	€0.71	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	223001	TUYAU DU SYSTÈME DE PURGE	€205.35	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10284460	JOINT D'ÉTANCHÉITÉ	€0.10	IN
	10284460	JOINT D'ÉTANCHÉITÉ	€0.10	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	230064	RACCORD DE TUYAUTERIE	€32.44	COMMANDER
	230064	RACCORD DE TUYAUTERIE	€32.44	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	230065	BAGUE	€57.08	COMMANDER
	230065	BAGUE	€57.08	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	152954	VIS DU MAMELON DE PURGE	€4.03	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	152955	CAP PROTECTEUR	€3.74	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	219575	TUYAU D'ALIMENTATION EN HUILE	€205.35	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	171454	RACCORD DE TUYAUTERIE	€32.30	COMMANDER
	171454	RACCORD DE TUYAUTERIE	€32.30	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10261060	JOINT D'ÉTANCHÉITÉ	€0.10	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	230067	DOUILLE FILETÉE	€70.04	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10440990	SUPPORT AVEC GAINE	€0.93	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14058419	ÉCROU	€0.58	COMMANDER

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	225038	SUPPORT DE FIXATION DU TUYAU D'EMBRAYAGE	€111.55	COMMANDER

Voir tout

Diagramme Tapotez pour agrandir

0 Parties (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie		Prix (à l'unité)	Commande Qté
1	222277	EMBRAYAGE COMPLET	222277 EMBRAYAGE COMPLET Not for F1 gearbox	€2,297.07 MSRP: ~~2,713.08~~ (15.3% off)	1
2	230426	VOLANT MOTEUR	230426 VOLANT MOTEUR Not for F1 gearbox; No longer supplied; Replaced by 230426	€899.68	1
2	230426	VOLANT MOTEUR	230426 VOLANT MOTEUR Not for F1 gearbox	€899.68	1
3	215963	RONDELLE	215963 RONDELLE Not for F1 gearbox	-	1	Enquire
4	201755	BOULON A TETE HEXAGONALE M10 X 1.25 EN STOCK	201755 BOULON A TETE HEXAGONALE M10 X 1.25 Not for F1 gearbox EN STOCK	€0.73 MSRP: ~~1.05~~ (30.5% off)	8
5	216771	VIS M6 X 75 TCEI	216771 VIS M6 X 75 TCEI Not for F1 gearbox	€1.45 MSRP: ~~2.37~~ (38.8% off)	9
6	11194379	RONDELLE EN STOCK	11194379 RONDELLE Not for F1 gearbox; No longer supplied; Replaced by 11194379 EN STOCK	€0.22 MSRP: ~~0.32~~ (31.3% off)	9
6	11194379	RONDELLE EN STOCK	11194379 RONDELLE Not for F1 gearbox EN STOCK	€0.22 MSRP: ~~0.32~~ (31.3% off)	9
7	182952	BRIDE POUR COMMANDE HYDRAULIQUE EN STOCK	182952 BRIDE POUR COMMANDE HYDRAULIQUE Not for F1 gearbox EN STOCK	€679.39 MSRP: ~~802.44~~ (15.3% off)	1
8	234943	ROULEMENT DE BUTÉE	234943 ROULEMENT DE BUTÉE Not for F1 gearbox; No longer supplied; Replaced by 234943	€807.98	1
8	234943	ROULEMENT DE BUTÉE	234943 ROULEMENT DE BUTÉE Not for F1 gearbox	€807.98	1
9	172970	ANNEAU DU RACLEUR EN STOCK	172970 ANNEAU DU RACLEUR Not for F1 gearbox EN STOCK	€15.76	1
10	208014	BAGUE EN STOCK	208014 BAGUE Not for F1 gearbox EN STOCK	€4.03	1
11	172972	JOINT D'ETANCHEITE EN STOCK	172972 JOINT D'ETANCHEITE Not for F1 gearbox EN STOCK	€15.76	1
12	154508	JOINT D'ETANCHEITE EN STOCK	154508 JOINT D'ETANCHEITE Not for F1 gearbox EN STOCK	€26.22	1
13	154507	BAGUE EN STOCK	154507 BAGUE Not for F1 gearbox EN STOCK	€2.83	1
13	154507	BAGUE EN STOCK	154507 BAGUE Alternative solution; Not for F1 gearbox EN STOCK	€2.83	1
14	154551	ANNEAU RACLEUR EN STOCK	154551 ANNEAU RACLEUR Not for F1 gearbox EN STOCK	€19.07	1
15	217292	TRESSE DE TERRE	217292 TRESSE DE TERRE Not for F1 gearbox	€35.31 MSRP: ~~40.71~~ (13.3% off)	1
16	14604170	GOUPILLE DE RESSORT EN STOCK	14604170 GOUPILLE DE RESSORT Not for F1 gearbox; No longer supplied; Replaced by 14604170 EN STOCK	€0.27 MSRP: ~~0.38~~ (28.9% off)	1
16	14604170	GOUPILLE DE RESSORT EN STOCK	14604170 GOUPILLE DE RESSORT Not for F1 gearbox EN STOCK	€0.27 MSRP: ~~0.38~~ (28.9% off)	1
17	10440990	SUPPORT AVEC GAINE EN STOCK	10440990 SUPPORT AVEC GAINE Not for F1 gearbox EN STOCK	€0.93 MSRP: ~~1.37~~ (32.1% off)	2
18	14305334	VIS EN STOCK	14305334 VIS Not for F1 gearbox EN STOCK	€0.16 MSRP: ~~0.26~~ (38.5% off)	1
19	11197774	RONDELLE EN STOCK	11197774 RONDELLE Not for F1 gearbox EN STOCK	€0.05 MSRP: ~~0.07~~ (28.6% off)	1
20	155207	RESSORTS DE PRÉ-SERRAGE EN STOCK	155207 RESSORTS DE PRÉ-SERRAGE Not for F1 gearbox EN STOCK	€5.44 MSRP: ~~7.98~~ (31.8% off)	2
21	155206	CALE	155206 CALE Applicable for thrust bearing 201024 Pos. 8; Not for F1 gearbox	€2.03 MSRP: ~~2.98~~ (31.9% off)	2
22	182955	BOULON D'ÉTUDE	182955 BOULON D'ÉTUDE Not for F1 gearbox	€19.79	2
23	11197774	RONDELLE EN STOCK	11197774 RONDELLE Not for F1 gearbox EN STOCK	€0.05 MSRP: ~~0.07~~ (28.6% off)	2
24	10519424	RONDELLE EN STOCK	10519424 RONDELLE Not for F1 gearbox EN STOCK	€0.01 MSRP: ~~0.03~~ (66.7% off)	2
25	231625	VIS EN STOCK	231625 VIS Not for F1 gearbox EN STOCK	€0.41 MSRP: ~~0.61~~ (32.8% off)	2
26	214806	PROTECTION THERMIQUE	214806 PROTECTION THERMIQUE Not for F1 gearbox	€122.86	1
27	227140	SUPPORT DE MONTAGE DU BOUCLIER	227140 SUPPORT DE MONTAGE DU BOUCLIER Not for F1 gearbox	€48.47 MSRP: ~~55.86~~ (13.2% off)	1
28	14039614	ÉCROU EN STOCK	14039614 ÉCROU Not for F1 gearbox; No longer supplied; Replaced by 14048611 EN STOCK	€0.13 MSRP: ~~0.21~~ (38.1% off)	2
28	14039614	ÉCROU EN STOCK	14039614 ÉCROU Not for F1 gearbox EN STOCK	€0.13 MSRP: ~~0.21~~ (38.1% off)	2
29	13577701	RONDELLE	13577701 RONDELLE Not for F1 gearbox	€0.07 MSRP: ~~0.13~~ (46.2% off)	2
30	240774	CONNECTEUR	240774 CONNECTEUR Not for F1 gearbox	€37.19	1
31	14305534	VIS	14305534 VIS Not for F1 gearbox	€1.54 MSRP: ~~2.25~~ (31.6% off)	1
32	100660	RONDELLE	100660 RONDELLE Not for F1 gearbox	€0.13 MSRP: ~~0.21~~ (38.1% off)	1
33	200102	ARBRE D'EMBRAYAGE	200102 ARBRE D'EMBRAYAGE Not for F1 gearbox	€825.07	1
34	144511	STOP RING	144511 STOP RING Not for F1 gearbox	€0.54 MSRP: ~~0.79~~ (31.6% off)	1
35	174470	ROULEMENT À BILLES RAINURÉ D.35-72 EN STOCK	174470 ROULEMENT À BILLES RAINURÉ D.35-72 Not for F1 gearbox EN STOCK	€28.03 MSRP: ~~41.07~~ (31.8% off)	1
36	182963	STOP RING	182963 STOP RING Not for F1 gearbox	€2.30 MSRP: ~~3.80~~ (39.5% off)	1
37	230070	CARTER D'EMBRAYAGE	230070 CARTER D'EMBRAYAGE Applicable up to Ass. No. 66794; Not for F1 gearbox; No longer supplied; Replaced by 230070	€681.12	1
37	230070	CARTER D'EMBRAYAGE	230070 CARTER D'EMBRAYAGE Applicable from Ass. No. 66795; Not for F1 gearbox	€681.12	1
38	14059421	ÉCROU	14059421 ÉCROU Not for F1 gearbox	€0.35 MSRP: ~~0.59~~ (40.7% off)	7
39	13546334	BOULON D'ÉTUDE EN STOCK	13546334 BOULON D'ÉTUDE Not for F1 gearbox EN STOCK	€0.71 MSRP: ~~1.04~~ (31.7% off)	8
40	223001	TUYAU DU SYSTÈME DE PURGE	223001 TUYAU DU SYSTÈME DE PURGE Not for F1 gearbox	€205.35 MSRP: ~~236.72~~ (13.3% off)	1
41	10284460	JOINT D'ÉTANCHÉITÉ EN STOCK	10284460 JOINT D'ÉTANCHÉITÉ Applicable up to Ass. No. 66794; Not for F1 gearbox; No longer supplied; Replaced by 10284460 EN STOCK	€0.10 MSRP: ~~0.14~~ (28.6% off)	2
41	10284460	JOINT D'ÉTANCHÉITÉ EN STOCK	10284460 JOINT D'ÉTANCHÉITÉ Applicable from Ass. No. 66795; Not for F1 gearbox EN STOCK	€0.10 MSRP: ~~0.14~~ (28.6% off)	2
42	230064	RACCORD DE TUYAUTERIE	230064 RACCORD DE TUYAUTERIE Applicable up to Ass. No. 66794; Not for F1 gearbox; No longer supplied; Replaced by 230064	€32.44	1
42	230064	RACCORD DE TUYAUTERIE	230064 RACCORD DE TUYAUTERIE Applicable from Ass. No. 66795; Not for F1 gearbox	€32.44	1
43	230065	BAGUE	230065 BAGUE Applicable up to Ass. No. 66794; Not for F1 gearbox; No longer supplied; Replaced by 230065	€57.08	1
43	230065	BAGUE	230065 BAGUE Applicable from Ass. No. 66795; Not for F1 gearbox	€57.08	1
44	152954	VIS DU MAMELON DE PURGE EN STOCK	152954 VIS DU MAMELON DE PURGE Not for F1 gearbox EN STOCK	€4.03 MSRP: ~~5.91~~ (31.8% off)	1
45	152955	CAP PROTECTEUR EN STOCK	152955 CAP PROTECTEUR Not for F1 gearbox EN STOCK	€3.74 MSRP: ~~5.48~~ (31.8% off)	1
46	219575	TUYAU D'ALIMENTATION EN HUILE	219575 TUYAU D'ALIMENTATION EN HUILE Not for F1 gearbox	€205.35 MSRP: ~~236.72~~ (13.3% off)	1
47	171454	RACCORD DE TUYAUTERIE	171454 RACCORD DE TUYAUTERIE Not for F1 gearbox; No longer supplied; Replaced by 171454	€32.30 MSRP: ~~47.34~~ (31.8% off)	1
47	171454	RACCORD DE TUYAUTERIE	171454 RACCORD DE TUYAUTERIE Not for F1 gearbox	€32.30 MSRP: ~~47.34~~ (31.8% off)	1
48	10261060	JOINT D'ÉTANCHÉITÉ EN STOCK	10261060 JOINT D'ÉTANCHÉITÉ Not for F1 gearbox EN STOCK	€0.10 MSRP: ~~0.15~~ (33.3% off)	2
49	230067	DOUILLE FILETÉE	230067 DOUILLE FILETÉE Applicable from Ass. No. 66795; Not for F1 gearbox	€70.04	1
50	10440990	SUPPORT AVEC GAINE EN STOCK	10440990 SUPPORT AVEC GAINE Not for F1 gearbox EN STOCK	€0.93 MSRP: ~~1.37~~ (32.1% off)	1
51	14058419	ÉCROU	14058419 ÉCROU Not for F1 gearbox	€0.58 MSRP: ~~0.96~~ (39.6% off)	1
52	225038	SUPPORT DE FIXATION DU TUYAU D'EMBRAYAGE	225038 SUPPORT DE FIXATION DU TUYAU D'EMBRAYAGE Not for F1 gearbox	€111.55	1
