Name: REAR STRUCTURES AND CHASSIS BOX SECTIONS -Applicable from Ass.ly No. 103179
Rating: 4.5 (1 reviews)

Voir tout

REAR STRUCTURES AND CHASSIS BOX SECTIONS -Applicable from Ass.ly No. 103179 of Ferrari Ferrari California (2012-2014)

Ferrari California (2012-2014) - REAR STRUCTURES AND CHASSIS BOX SECTIONS -Applicable from Ass.ly No. 103179

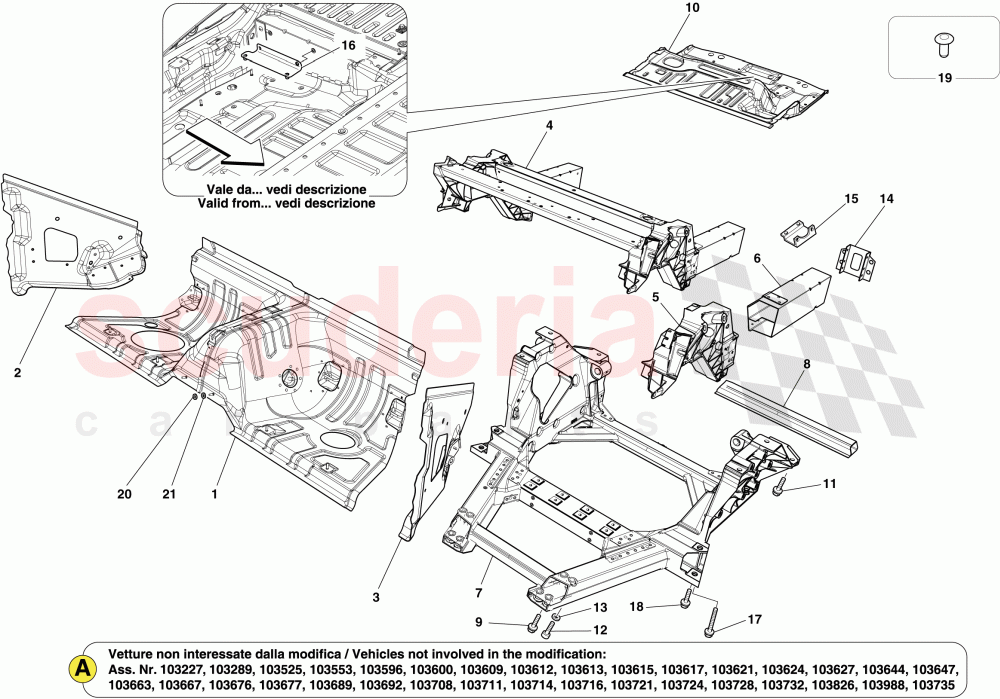

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

POUR COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	985283664	PLATEAU ARRIÈRE	$1,218.87	To Order
	985283253	PLATEAU ARRIÈRE	$1,218.87	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	279168	FLANC ARRIÈRE DROIT	Renseigner	To Order
	279168	FLANC ARRIÈRE DROIT	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	279167	FLANC ARRIÈRE GAUCHE	Renseigner	To Order
	279167	FLANC ARRIÈRE GAUCHE	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	985278612	MODULE ARRIERE	$3,244.47	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	279079	MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE DROIT	Renseigner	To Order
	279079	MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE DROIT	Renseigner	To Order
	279078	MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE GAUCHE	Renseigner	To Order

...and 1 more part variants. See table on right for more details.

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	279316	JAMBE DE FORCE ARRIÈRE DROITE	Renseigner	To Order
	279316	JAMBE DE FORCE ARRIÈRE DROITE	Renseigner	To Order
	279315	JAMBE DE FORCE ARRIÈRE GAUCHE	Renseigner	To Order

...and 1 more part variants. See table on right for more details.

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	289331	BÂTIMENT ARRIÈRE	$7,108.36	To Order
	289331	BÂTIMENT ARRIÈRE	$7,108.36	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	985273694	TRAVERSE ARRIÈRE COMPLÈTE	$463.60	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	16288524	VIS	$2.83	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	985286129	BAC DE ROUE DE SECOURS	$532.75	To Order
	985286129	BAC DE ROUE DE SECOURS	$532.75	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	16288724	VIS	$11.62	To Order
	11343821	VIS	$1.54	IN
	239960	VIS	$23.08	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	239965	VIS	$37.88	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	10520024	RONDELLE	$3.23	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	287376	BRIDE DE JAMBE DE FORCE ARRIÈRE DROITE	$283.32	To Order
	274157	BRIDE DE LONGERON ARRIÈRE GAUCHE	$556.31	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	332828	SUPPORT DE LA BARRE DE TORSION ARRIÈRE	$452.56	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	278458	KIT D'OUTILS SUPPORT DE FIXATION	$21.50	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	268371	VIS	$18.30	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	239868	VIS	$14.09	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	14645690	RIVET	$0.54	To Order
	284930	RIVET	$1.15	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	128944	RONDELLE	$3.16	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	13507501	RONDELLE	Renseigner	To Order

Diagramme Tapotez pour agrandir

	#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Clé	Ajouter au panier Panier
	1	985283664	PLATEAU ARRIÈRE	985283664 PLATEAU ARRIÈRE Applicable for 2-seat version; Request ASM authorisation; not affected by modification; Applicable from Ass. No. 103179	$1,218.87	1	TO
	1	985283253	PLATEAU ARRIÈRE	985283253 PLATEAU ARRIÈRE Not for 2-seat version; Request ASM authorisation; not affected by modification; Applicable from Ass. No. 103179	$1,218.87	1	TO
	279168		FLANC ARRIÈRE DROIT	-
2 FLANC ARRIÈRE DROIT - 1 PE Renseigner 2 FLANC ARRIÈRE DROIT - 1 PE Renseigner
	279167		FLANC ARRIÈRE GAUCHE	-
3 FLANC ARRIÈRE GAUCHE - 1 PE Renseigner 3 FLANC ARRIÈRE GAUCHE - 1 PE Renseigner
	4	985278612	MODULE ARRIERE	985278612 MODULE ARRIERE Request ASM authorisation; not affected by modification; Applicable from Ass. No. 103179	$3,244.47	1	TO
	279079		MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE DROIT	-
5 MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE DROIT - 1 PE Renseigner 5 MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE DROIT - 1 PE Renseigner
	279078		MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE GAUCHE	-
5 MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE GAUCHE - 1 PE Renseigner 5 MOULAGE DU SUPPORT DE SUSPENSION ARRIÈRE GAUCHE - 1 PE Renseigner
	279316		JAMBE DE FORCE ARRIÈRE DROITE	-
6 JAMBE DE FORCE ARRIÈRE DROITE - 1 PE Renseigner 6 JAMBE DE FORCE ARRIÈRE DROITE - 1 PE Renseigner
	279315		JAMBE DE FORCE ARRIÈRE GAUCHE	-
6 JAMBE DE FORCE ARRIÈRE GAUCHE - 1 PE Renseigner 6 JAMBE DE FORCE ARRIÈRE GAUCHE - 1 PE Renseigner
	289331		BÂTIMENT ARRIÈRE	from $7,108.36
7 BÂTIMENT ARRIÈRE $7,108.36 1 TO 7 BÂTIMENT ARRIÈRE $7,108.36 1 TO
	8	985273694	TRAVERSE ARRIÈRE COMPLÈTE	985273694 TRAVERSE ARRIÈRE COMPLÈTE Request ASM authorisation; not affected by modification; Applicable from Ass. No. 103179	$463.60	1	TO
	9	16288524	VIS	16288524 VIS not affected by modification; Applicable from Ass. No. 103179	$2.83	6	TO
	985286129		BAC DE ROUE DE SECOURS	from $532.75
10 BAC DE ROUE DE SECOURS $532.75 1 TO 10 BAC DE ROUE DE SECOURS $532.75 1 TO
	11	16288724	VIS	16288724 VIS M10 X 40; not affected by modification; Applicable from Ass. No. 103179	$11.62	2	TO
	11	11343821	VIS IN	11343821 VIS M10 X 1.25 X 50; not affected by modification; Applicable from Ass. No. 103179 IN	$1.54	2	IN
	11	239960	VIS	239960 VIS not affected by modification; Applicable from Ass. No. 103179; No longer supplied	$23.08	4	TO
	12	239965	VIS IN	239965 VIS not affected by modification; Applicable from Ass. No. 103179 IN	$37.88	2	IN
	13	10520024	RONDELLE	10520024 RONDELLE not affected by modification; Applicable from Ass. No. 103179	$3.23	2	TO
	14	287376	BRIDE DE JAMBE DE FORCE ARRIÈRE DROITE	287376 BRIDE DE JAMBE DE FORCE ARRIÈRE DROITE not affected by modification; Applicable from Ass. No. 103179	$283.32	1	TO
	14	274157	BRIDE DE LONGERON ARRIÈRE GAUCHE	274157 BRIDE DE LONGERON ARRIÈRE GAUCHE not affected by modification; Applicable from Ass. No. 103179	$556.31	1	TO
	15	332828	SUPPORT DE LA BARRE DE TORSION ARRIÈRE	332828 SUPPORT DE LA BARRE DE TORSION ARRIÈRE not affected by modification; Applicable from Ass. No. 103179	$452.56	2	TO
	16	278458	KIT D'OUTILS SUPPORT DE FIXATION	278458 KIT D'OUTILS SUPPORT DE FIXATION not affected by modification; Applicable from Ass. No. 103179	$21.50	1	TO
	17	268371	VIS	268371 VIS not affected by modification; Applicable from Ass. No. 103179	$18.30	2	TO
	18	239868	VIS	239868 VIS not affected by modification; Applicable from Ass. No. 103179	$14.09	2	TO
	19	14645690	RIVET	14645690 RIVET 4.8X10; not affected by modification; Applicable from Ass. No. 103179	$0.54	-	TO
	19	284930	RIVET	284930 RIVET 4.8X24.8; not affected by modification; Applicable from Ass. No. 103179	$1.15	-	TO
	20	128944	RONDELLE	128944 RONDELLE not affected by modification; Applicable from Ass. No. 103179	$3.16	2	TO
	21	13507501	RONDELLE	13507501 RONDELLE not affected by modification; Applicable from Ass. No. 103179; No longer supplied	-	2	PE	Renseigner

Rear Structures And Chassis Box Sections -Applicable From Ass.ly No. 103179

Ferrari California (2012-2014)

Ferrari California (2012-2014) - REAR STRUCTURES AND CHASSIS BOX SECTIONS -Applicable from Ass.ly No. 103179
