Fuel System (Valid for June 1992 Version) 1 of Lamborghini Lamborghini Diablo (1990-1998)

Voir tout

Lamborghini Diablo (1990-1998) - CIRCUIT DE CARBURANT (VALIDE POUR LA VERSION DE JUIN 1992) 1

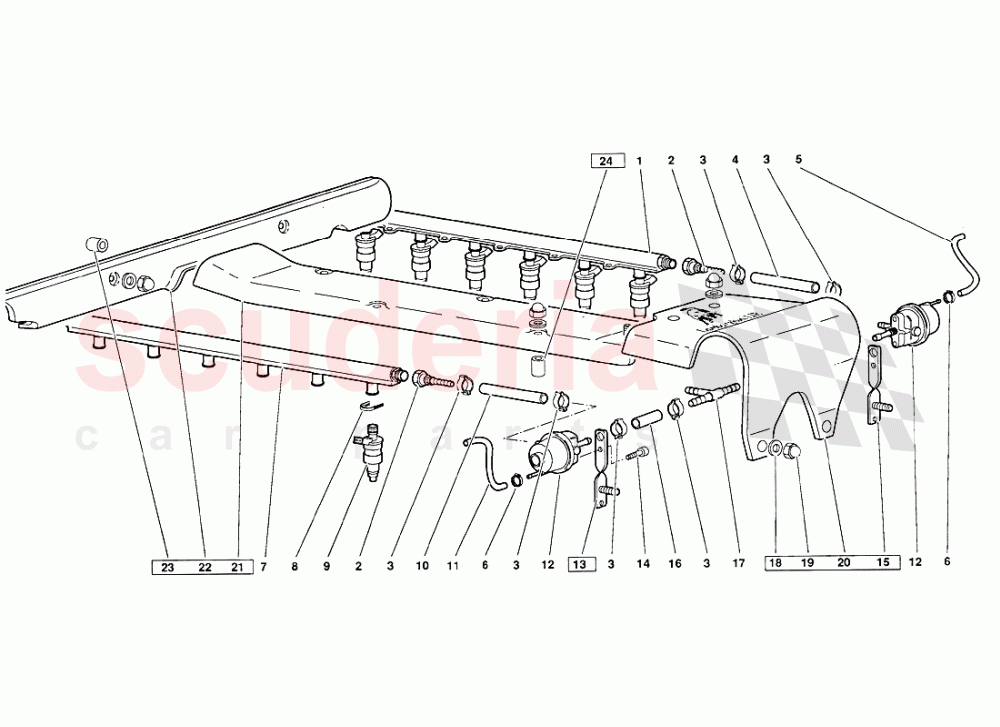

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

COMMANDER

INFOS SVP

Voir tout

Diagramme Tapotez pour agrandir

0 Parties (€0.00)

Avertissement: Plusieurs variantes de la même pièce peuvent être sélectionnées pour le(s) article(s) :

#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie		Prix (à l'unité)	Commande Qté
001	2027643	ASSEMBLAGE D'INJECTEUR	2027643 ASSEMBLAGE D'INJECTEUR (Valid for June 1992 version) ASSIEME TUBAZIONE INIETTORI	€3,285.12	2
002	6227630	CONNEXION	6227630 CONNEXION (Valid for June 1992 version) RACCORDO	€11.03	2
003	8830902	STRAP	8830902 STRAP (Valid for June 1992 version) FASCETTA	€4.30	8
004	2030229	PIPE	2030229 PIPE (Valid for June 1992 version) TUBO	€155.46	1
005	1330451	PIPE	1330451 PIPE (Valid for June 1992 version) TUBO	€42.93	1
006	8830128	CLAMP	8830128 CLAMP (Valid for June 1992 version) FASCETTA	€0.32	2
007	2027643	ASSEMBLAGE D'INJECTEUR	2027643 ASSEMBLAGE D'INJECTEUR (Valid for June 1992 version) TUBAZIONE RIGIDA	€3,285.12	2
008	2027642	CLIP	2027642 CLIP (Valid for June 1992 version) MOLLETTA	-	2	Enquire
009	2024396	INJECTEUR	2024396 INJECTEUR (Valid for June 1992 version) INIETTORE	€255.83	12
010	2030231	PIPE	2030231 PIPE (Valid for June 1992 version) TUBO	-	1	Enquire
011	1330452	PIPE	1330452 PIPE (Valid for June 1992 version) TUBO	-	1	Enquire
012	2027648	RÉGULATEUR DE PRESSION	2027648 RÉGULATEUR DE PRESSION (Valid for June 1992 version) REGOLATORE PRESSIONE	€488.40	2
013	2032830	SUPPORT - (VALABLE POUR LA VERSION JUIN 1992) SUPPORTO SINISTRO	2032830 SUPPORT - (VALABLE POUR LA VERSION JUIN 1992) SUPPORTO SINISTRO (Valid for June 1992 version) O SINISTRO	€180.74	1
014	8700643	VIS	8700643 VIS (Valid for June 1992 version) VITE	€0.30	2
015	2032829	SUPPORT - (VALABLE POUR LA VERSION JUIN 1992) SUPPORTO DESTRO	2032829 SUPPORT - (VALABLE POUR LA VERSION JUIN 1992) SUPPORTO DESTRO (Valid for June 1992 version) O DESTRO	€180.74	1
016	2030233	PIPE	2030233 PIPE (Valid for June 1992 version) TUBO	€299.61	2
017	2032279	CONNEXION	2032279 CONNEXION (Valid for June 1992 version) RACCORDO A TRE VIE	€37.50	1
018	8400606	RONDELLE	8400606 RONDELLE (Valid for June 1992 version) RONDELLA	€0.06	10
019	8200620	ÉCROU	8200620 ÉCROU (Valid for June 1992 version) DADO	€5.82	10
020	2032408	SHIELD	2032408 SHIELD (Valid for June 1992 version) PROTEZIONE REGOLAT.I PRESSIONE	-	1	Enquire
021	1632838	SHIELD	1632838 SHIELD (Valid for June 1992 version) PROTEZIONE CABLAGGIO INIEZIONE	-	1	Enquire
022	1631652	SHIELD	1631652 SHIELD (Valid for June 1992 version) PROTEZIONE CABL. SU PARAFIAMMA	€155.05	1
023	1632588	SPACER	1632588 SPACER (Valid for June 1992 version) DISTANZIALE	€7.75	2
024	1331681	SPACER	1331681 SPACER (Valid for June 1992 version) DISTANZIALE	€13.97	4
