Secondary Air System of Lamborghini Lamborghini Murcielago LP670

Lamborghini Murcielago LP670 - CIRCUIT D'AIR SECONDAIRE

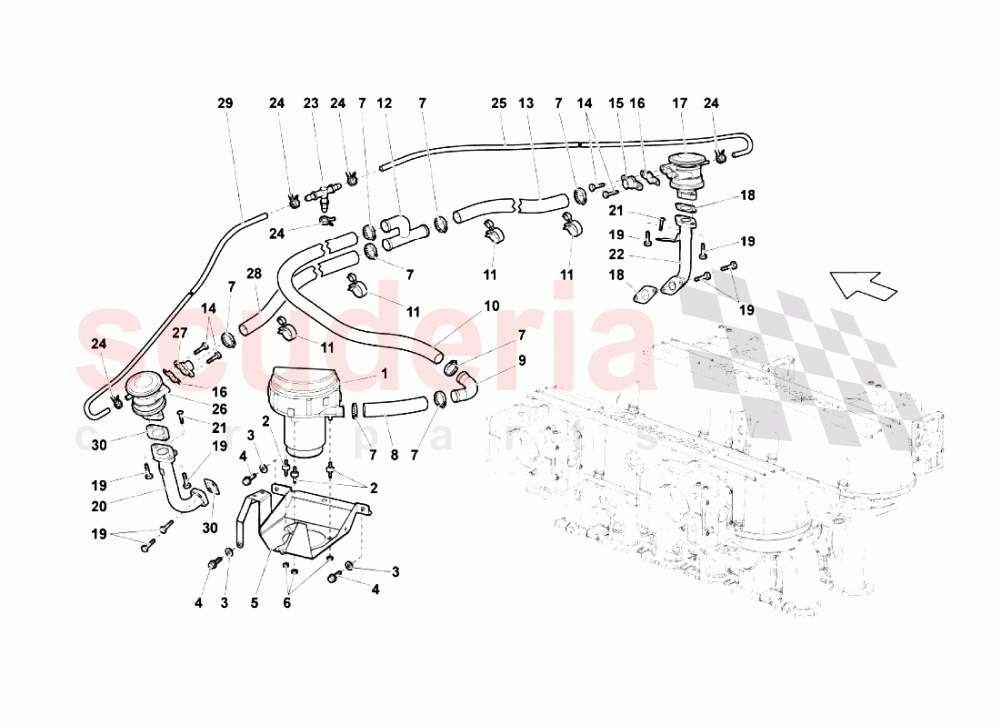

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

POUR COMMANDER

INFOS SVP

Diagramme Tapotez pour agrandir

	#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Clé	Ajouter au panier Panier
	001	78906601F	POMPE	78906601F POMPE	$676.49	1	TO
	002	400972081C	SUPPORT FLEXIBLE	400972081C SUPPORT FLEXIBLE	$16.96	3	TO
	003	WHT002961	RONDELLE IN	WHT002961 RONDELLE IN	$0.60	3	IN
	004	N10718801	BOULON HEXAGONAL À COLLERETTE	N10718801 BOULON HEXAGONAL À COLLERETTE	$1.56	3	TO
	005	410906613B	SUPPORT	410906613B SUPPORT	$78.84	1	TO
	006	N1508213	ÉCROU M6	N1508213 ÉCROU M6	-	3	PE	Renseigner
	007	N10255601	CLAMP	N10255601 CLAMP	$2.41 MSRP: ~~7.10~~ (66.1% off)	8	TO
	008	7M131371A	PIPE	7M131371A PIPE	$797.31	1	TO
	009	7M131163	CONNECTEUR	7M131163 CONNECTEUR	$40.45	1	TO
	010	7M131149B	PIPE	7M131149B PIPE	$551.67	1	TO
	011	N10291602	CLAMP	N10291602 CLAMP	$6.13	4	TO
	012	7M131598	CONNECTEUR	7M131598 CONNECTEUR	$142.51	1	TO
	7M131611C		TUYAU (DROIT)	from $673.85
013 TUYAU (DROIT) $673.85 1 TO 028 TUYAU (DROIT) $673.85 1 TO
	014	N10524202	VIS M6X16	N10524202 VIS M6X16	$1.15 MSRP: ~~7.23~~ (84.1% off)	4	TO
	7L131585		RACCORD DE TUYAUTERIE	from $92.49
015 RACCORD DE TUYAUTERIE $92.49 1 TO 027 RACCORD DE TUYAUTERIE $92.49 1 TO
	016	7L131358	JOINT D'ÉTANCHÉITÉ	7L131358 JOINT D'ÉTANCHÉITÉ	$44.14	2	TO
	78131102N		VANNE PNEUMATIQUE	from $161.57
017 VANNE PNEUMATIQUE $161.57 1 TO 026 VANNE PNEUMATIQUE $161.57 1 TO
	7M131354		JOINT (DROITE)	from $11.90
018 JOINT (DROITE) $11.90 2 TO 030 JOINT (DROITE) $11.90 2 TO
	019	N10338903	VIS M6X16	N10338903 VIS M6X16	$50.06	8	TO
	020	7M131584A	TUYAU LATÉRAL DROIT	7M131584A TUYAU LATÉRAL DROIT	$1,595.98	1	TO
	021	N90638102	VIS RONDE HD. SCREW IN	N90638102 VIS RONDE HD. SCREW IN	$2.26 MSRP: ~~7.25~~ (68.8% off)	2	IN
	022	7M131583A	TUYAU LATÉRAL GAUCHE	7M131583A TUYAU LATÉRAL GAUCHE	$159.59	1	TO
	023	7L133579	CONNECTEUR	7L133579 CONNECTEUR	$1.98 MSRP: ~~7.16~~ (72.3% off)	1	TO
	024	400127217	CLAMP IN	400127217 CLAMP IN	$0.64 MSRP: ~~7.33~~ (91.3% off)	5	IN
	7M131145A		PIPE	from $24.98
025 PIPE $24.98 1 TO 029 PIPE $24.98 1 TO

Circuit D'air Secondaire

Lamborghini Murcielago LP670

Lamborghini Murcielago LP670 - CIRCUIT D'AIR SECONDAIRE
