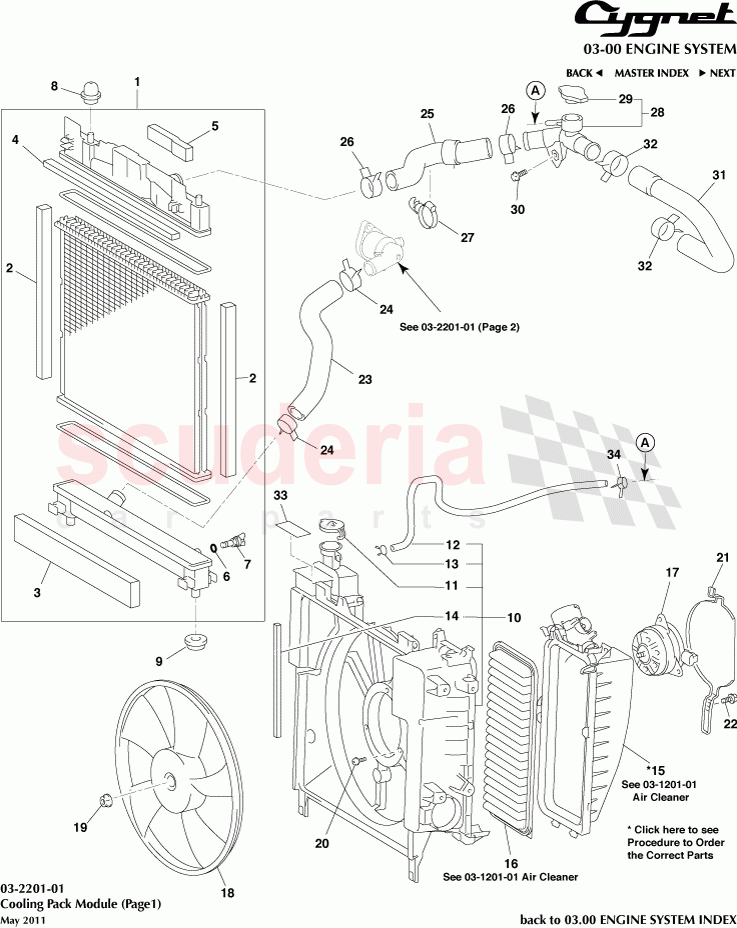

Cooling Pack Module (Page 1) of Aston Martin Aston Martin Cygnet

Aston Martin Cygnet - MODULE DE BLOC DE REFROIDISSEMENT (PAGE 1)

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

POUR COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1640040220	ASSEMBLAGE DE RADIATEUR	$417.81	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1656140020	JOINT, RADIATEUR AU SUPPORT, NO1	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1656140040	JOINT, RADIATEUR AU SUPPORT, NO1	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1656140030	JOINT, RADIATEUR AU SUPPORT, NO1	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1656140050	JOINT, RADIATEUR AU SUPPORT, NO1	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1649221050	GARNITURE, ROBINET DE VIDANGE, RADIATEUR	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1641721280	BOUCHON, ROBINET DE VIDANGE DU RADIATEUR	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	165230Q020	COUSSIN, SUPPORT DE RADIATEUR	$4.67	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	90480W0005	GROMMET	$4.85	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1671140040	COUSSINET, VENTILATEUR	$138.67	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1647123030	CAP SUB-ASSY, RÉSERVOIR DE RÉSERVE	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1647240020	TUYAU D'AÉRATION	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9046711085	COLLIER OU PINCE, TUYAU DU RÉSERVOIR DE RÉSERVE	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1683240010	JOINT, ENVELOPPE DU VENTILATEUR	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1770547110	CAP SUB-ASSY, AIR CLEANER	$196.26	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1780140040	ELEMENT SUB-ASSY, FILTRE À AIR	$25.70	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1636340010	MOTEUR, VENTILATEUR DE REFROIDISSEMENT	$508.74	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1636140080	VENTILATEUR	$82.64	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9009905164	ÉCROU	$1.99	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9009904119	BOULON	$0.88	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1637447010	ISOLATEUR, MOTEUR DU VENTILATEUR DE REFROIDISSEMENT	$30.50	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1657247050	DURITE, RADIATEUR, NO.2	$12.54	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9613643901	COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR	$7.64	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1657347030	DURITE, RADIATEUR, NO.3	$13.97	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9613643901	COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR	$7.64	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1658140050	COLLIER DE SERRAGE, TUYAU	$7.59	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1652040010	ENSEMBLE DE REMPLISSAGE, EAU	$23.05	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1640131480	CAP SUB-ASSY, REMPLISSAGE D'EAU	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9167380616	BOULON, BRIDE, AVEC RONDELLE	$1.18	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1657147060	DURITE, RADIATEUR NO.1	$15.01	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9613643901	COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR	$7.64	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8872320081	LABLE, CAUTION	Renseigner	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	9046611003	CLIP, TUYAU, VM02	$4.13	To Order

Diagramme Tapotez pour agrandir

	#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Clé	Ajouter au panier Panier
	-	1770547111	CAP SUB-ASSY, AIR CLEANER	1770547111 CAP SUB-ASSY, AIR CLEANER *from 04/2011	$462.74	1	TO
	1	1640040220	ASSEMBLAGE DE RADIATEUR	1640040220 ASSEMBLAGE DE RADIATEUR	$417.81	1	TO
	2	1656140020	JOINT, RADIATEUR AU SUPPORT, NO1	1656140020 JOINT, RADIATEUR AU SUPPORT, NO1	-	2	PE	Renseigner
	3	1656140040	JOINT, RADIATEUR AU SUPPORT, NO1	1656140040 JOINT, RADIATEUR AU SUPPORT, NO1	-	1	PE	Renseigner
	4	1656140030	JOINT, RADIATEUR AU SUPPORT, NO1	1656140030 JOINT, RADIATEUR AU SUPPORT, NO1	-	1	PE	Renseigner
	5	1656140050	JOINT, RADIATEUR AU SUPPORT, NO1	1656140050 JOINT, RADIATEUR AU SUPPORT, NO1	-	1	PE	Renseigner
	6	1649221050	GARNITURE, ROBINET DE VIDANGE, RADIATEUR	1649221050 GARNITURE, ROBINET DE VIDANGE, RADIATEUR	-	1	PE	Renseigner
	7	1641721280	BOUCHON, ROBINET DE VIDANGE DU RADIATEUR	1641721280 BOUCHON, ROBINET DE VIDANGE DU RADIATEUR	-	1	PE	Renseigner
	8	165230Q020	COUSSIN, SUPPORT DE RADIATEUR	165230Q020 COUSSIN, SUPPORT DE RADIATEUR	$4.67	2	TO
	9	90480W0005	GROMMET	90480W0005 GROMMET	$4.85	2	TO
	10	1671140040	COUSSINET, VENTILATEUR	1671140040 COUSSINET, VENTILATEUR	$138.67	1	TO
	11	1647123030	CAP SUB-ASSY, RÉSERVOIR DE RÉSERVE	1647123030 CAP SUB-ASSY, RÉSERVOIR DE RÉSERVE	-	1	PE	Renseigner
	12	1647240020	TUYAU D'AÉRATION	1647240020 TUYAU D'AÉRATION	-	1	PE	Renseigner
	13	9046711085	COLLIER OU PINCE, TUYAU DU RÉSERVOIR DE RÉSERVE	9046711085 COLLIER OU PINCE, TUYAU DU RÉSERVOIR DE RÉSERVE	-	1	PE	Renseigner
	14	1683240010	JOINT, ENVELOPPE DU VENTILATEUR	1683240010 JOINT, ENVELOPPE DU VENTILATEUR	-	1	PE	Renseigner
	15	1770547110	CAP SUB-ASSY, AIR CLEANER	1770547110 CAP SUB-ASSY, AIR CLEANER *05/2010 to 03/2011	$196.26	1	TO
	16	1780140040	ELEMENT SUB-ASSY, FILTRE À AIR	1780140040 ELEMENT SUB-ASSY, FILTRE À AIR	$25.70	1	TO
	17	1636340010	MOTEUR, VENTILATEUR DE REFROIDISSEMENT	1636340010 MOTEUR, VENTILATEUR DE REFROIDISSEMENT	$508.74	1	TO
	18	1636140080	VENTILATEUR	1636140080 VENTILATEUR	$82.64	1	TO
	19	9009905164	ÉCROU	9009905164 ÉCROU	$1.99	1	TO
	20	9009904119	BOULON	9009904119 BOULON	$0.88	3	TO
	21	1637447010	ISOLATEUR, MOTEUR DU VENTILATEUR DE REFROIDISSEMENT	1637447010 ISOLATEUR, MOTEUR DU VENTILATEUR DE REFROIDISSEMENT	$30.50	1	TO
	22	9011906817	BOULON, ISOLATEUR	9011906817 BOULON, ISOLATEUR	$1.58	1	TO
	23	1657247050	DURITE, RADIATEUR, NO.2	1657247050 DURITE, RADIATEUR, NO.2	$12.54	1	TO
	9613643901		COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR	from $7.64
24 COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR $7.64 2 TO 26 COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR $7.64 2 TO 32 COLLIER OU CLIP, TUYAU, SORTIE DU RADIATEUR $7.64 2 TO
	25	1657347030	DURITE, RADIATEUR, NO.3	1657347030 DURITE, RADIATEUR, NO.3	$13.97	1	TO
	27	1658140050	COLLIER DE SERRAGE, TUYAU	1658140050 COLLIER DE SERRAGE, TUYAU	$7.59	1	TO
	28	1652040010	ENSEMBLE DE REMPLISSAGE, EAU	1652040010 ENSEMBLE DE REMPLISSAGE, EAU	$23.05	1	TO
	29	1640131480	CAP SUB-ASSY, REMPLISSAGE D'EAU	1640131480 CAP SUB-ASSY, REMPLISSAGE D'EAU	-	1	PE	Renseigner
	30	9167380616	BOULON, BRIDE, AVEC RONDELLE	9167380616 BOULON, BRIDE, AVEC RONDELLE	$1.18	1	TO
	31	1657147060	DURITE, RADIATEUR NO.1	1657147060 DURITE, RADIATEUR NO.1	$15.01	1	TO
	33	8872320081	LABLE, CAUTION	8872320081 LABLE, CAUTION	-	1	PE	Renseigner
	34	9046611003	CLIP, TUYAU, VM02	9046611003 CLIP, TUYAU, VM02	$4.13	1	TO

Module De Bloc De Refroidissement (Page 1)

Aston Martin Cygnet

Aston Martin Cygnet - MODULE DE BLOC DE REFROIDISSEMENT (PAGE 1)
