Air Con Lines Fittings (LHD) of Aston Martin Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - RACCORDS DE CONDUITES DE CLIMATISATION (CAG)

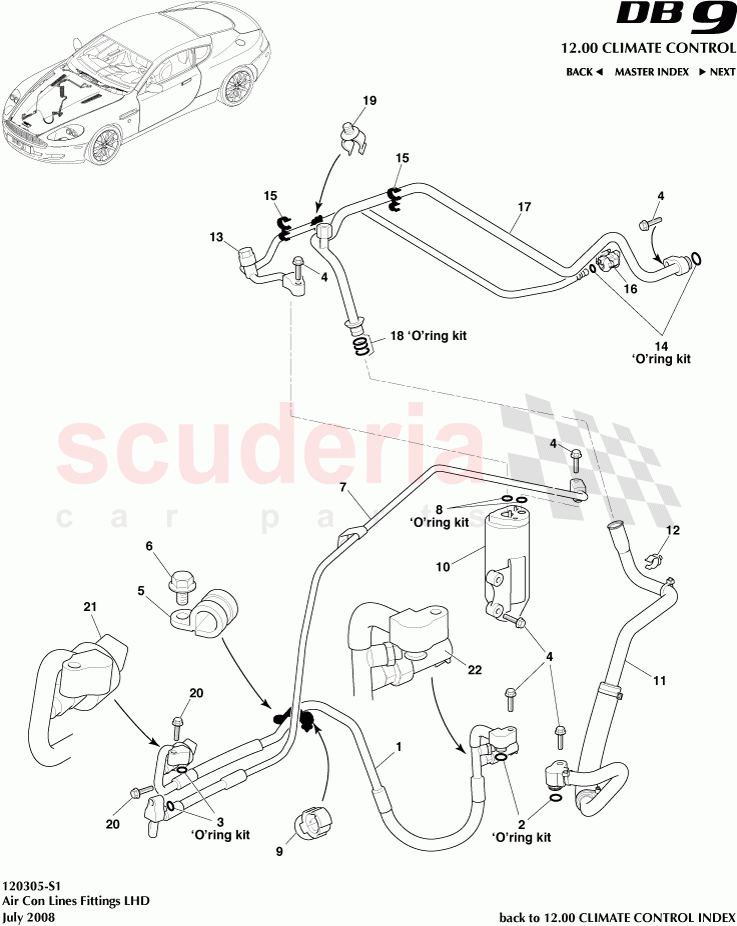

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:

Vous pouvez repositionner le diagramme en le faisant glisser
Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons

Vous pouvez cliquer sur un hotspot dans le diagramme des pièces pour localiser la pièce dans le tableau.

Clé de partie

EN STOCK

ARRIVÉE IMMINENTE

POUR COMMANDER

INFOS SVP

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	AG4319972AA	ASSEMBLAGE DE TUBE - A/C COMPR TO COND	$684.19	IN
	AG4319972AA	ASSEMBLAGE DE TUBE - A/C COMPR TO COND	$684.19	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G438910909PK	O RINGS DB9 & V8 COMPRESSOR (PACK OF 2)	$6.19	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G438910910PK	O RINGS-DB9 & V8 CONDENSOR - PACK DE 2	$6.19	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	703199	BOULON M6X30 HEX FLG SANS CHROME	$0.71	IN
	703199	BOULON M6X30 HEX FLG SANS CHROME	$0.71	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	699634	P-CLIP,13 X 15 X M6	$3.01	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	703203	VIS M6 X 20 HEEX FLANGE 8 CHROME FREE	$0.32	IN
	703203	VIS M6 X 20 HEEX FLANGE 8 CHROME FREE	$0.32	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	AD4319D719AA	TUBE ASSEMBLY - COND TO R/DRIER	$151.41	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G438910908PK	O RINGS-DB9 & V8 RECEIVER/DRIER PACK OF 2	$6.08	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	701180	CLIP, 14 X 4, PUSH IN	$1.30	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G4319E891AD	ENSEMBLE SÉCHEUR DE RÉCEPTEUR	$257.96	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	AG4319A705AA	TUBE ASSY, SORTIE ÉVAPORATEUR	$293.78	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	701181	PINCE, 16 X 6,5 X 1,5-6	$3.90	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	AG4319835BA	TUBE ASSY, SÉCHEUR DE RÉCEPTEUR À L'ÉVAPORATEUR	$669.31	To Order
	AG3319835BA	TUB ASSEMBLY A/C DEHY TO	$167.88	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G438910911PK	O RINGS-DB9 EVAPORATOR-PACK OF 3	$13.15	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	701182	CLIP, PIPE SWIVEL	$1.88	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G434073AAA	COLLIER - LIQ	$4.85	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	8G4319A705BA	TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE	$132.14	To Order
	4G4319A705BC	TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE	$906.48	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G436510059PK	FIRTREE CLIP, FIXATION DU CÂBLE D'USURE DU COUSSINET	$63.56	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	703201	VIS M8 X 30 HEX FLANGE CHROME FREE	$1.20	IN
	703172PK	VIS-M8X25 PAN 8 CHROME LIBRE PAQUET DE 10	$7.04	IN

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	1R128910192	COMMUTATEUR, A/C HAUTE PRESSION	$490.07	To Order

Photo	Numéro de Pièce	Description	Prix (chacun)	Stock
	4G43717B19AB	AIR CON REFRIGERANT	$4,558.21	To Order
	6L2419D594BA	COMMUTATEUR, A/C, COUPURE DE PRESSION	Renseigner	To Order
	AG438911295	SW ASY-A/C PRES CTOF	$535.27	To Order

Diagramme Tapotez pour agrandir

	#	Partie de l'appareil Numéro de la pièce	Partie de l'appareil Description de la pièce	Détails de la partie	Prix (à l'unité)	Qté sur Schéma	Clé	Ajouter au panier Panier
	AG4319972AA		ASSEMBLAGE DE TUBE - A/C COMPR TO COND	from $684.19
1 ASSEMBLAGE DE TUBE - A/C COMPR TO COND IN $684.19 1 IN 1 ASSEMBLAGE DE TUBE - A/C COMPR TO COND IN $684.19 1 IN
	2	4G438910909PK	O RINGS DB9 & V8 COMPRESSOR (PACK OF 2) IN	4G438910909PK O RINGS DB9 & V8 COMPRESSOR (PACK OF 2) IN	$6.19	1	IN
	3	4G438910910PK	O RINGS-DB9 & V8 CONDENSOR - PACK DE 2 IN	4G438910910PK O RINGS-DB9 & V8 CONDENSOR - PACK DE 2 IN	$6.19	1	IN
	703199		BOULON M6X30 HEX FLG SANS CHROME	from $0.71
4 BOULON M6X30 HEX FLG SANS CHROME IN $0.71 7 IN 4 BOULON M6X30 HEX FLG SANS CHROME IN $0.71 7 IN
	5	699634	P-CLIP,13 X 15 X M6	699634 P-CLIP,13 X 15 X M6	$3.01	1	TO
	703203		VIS M6 X 20 HEEX FLANGE 8 CHROME FREE	from $0.32
6 VIS M6 X 20 HEEX FLANGE 8 CHROME FREE IN $0.32 1 IN 6 VIS M6 X 20 HEEX FLANGE 8 CHROME FREE IN $0.32 1 IN
	7	AD4319D719AA	TUBE ASSEMBLY - COND TO R/DRIER	AD4319D719AA TUBE ASSEMBLY - COND TO R/DRIER	$151.41	1	TO
	8	4G438910908PK	O RINGS-DB9 & V8 RECEIVER/DRIER PACK OF 2 IN	4G438910908PK O RINGS-DB9 & V8 RECEIVER/DRIER PACK OF 2 IN	$6.08	1	IN
	9	701180	CLIP, 14 X 4, PUSH IN	701180 CLIP, 14 X 4, PUSH IN	$1.30	3	TO
	10	4G4319E891AD	ENSEMBLE SÉCHEUR DE RÉCEPTEUR IN	4G4319E891AD ENSEMBLE SÉCHEUR DE RÉCEPTEUR IN	$257.96	1	IN
	11	AG4319A705AA	TUBE ASSY, SORTIE ÉVAPORATEUR	AG4319A705AA TUBE ASSY, SORTIE ÉVAPORATEUR 07MY	$293.78	1	TO
	12	701181	PINCE, 16 X 6,5 X 1,5-6	701181 PINCE, 16 X 6,5 X 1,5-6	$3.90	2	TO
	13	AG4319835BA	TUBE ASSY, SÉCHEUR DE RÉCEPTEUR À L'ÉVAPORATEUR	AG4319835BA TUBE ASSY, SÉCHEUR DE RÉCEPTEUR À L'ÉVAPORATEUR 08MY From (V) A09110	$669.31	1	TO
	13	AG3319835BA	TUB ASSEMBLY A/C DEHY TO	AG3319835BA TUB ASSEMBLY A/C DEHY TO 07MY	$167.88	1	TO
	14	4G438910911PK	O RINGS-DB9 EVAPORATOR-PACK OF 3	4G438910911PK O RINGS-DB9 EVAPORATOR-PACK OF 3	$13.15	1	TO
	15	701182	CLIP, PIPE SWIVEL	701182 CLIP, PIPE SWIVEL	$1.88	2	TO
	16	4G434073AAA	COLLIER - LIQ	4G434073AAA COLLIER - LIQ	$4.85	1	TO
	17	8G4319A705BA	TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE	8G4319A705BA TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE 08MY From (V) A09110	$132.14	1	TO
	17	4G4319A705BC	TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE	4G4319A705BC TUBE ASSEMBLY - AIRCON EVAP OUTLET LEFT HAND DRIVE 07MY	$906.48	1	TO
	18	4G438910912PK	O RINGS-EVAP & COND A/C PIPES-PACK OF 3	4G438910912PK O RINGS-EVAP & COND A/C PIPES-PACK OF 3	$7.12	1	TO
	19	4G436510059PK	FIRTREE CLIP, FIXATION DU CÂBLE D'USURE DU COUSSINET IN	4G436510059PK FIRTREE CLIP, FIXATION DU CÂBLE D'USURE DU COUSSINET IN	$63.56	1	IN
	20	703201	VIS M8 X 30 HEX FLANGE CHROME FREE IN	703201 VIS M8 X 30 HEX FLANGE CHROME FREE 08MY From (V) A09110 IN	$1.20	2	IN
	20	703172PK	VIS-M8X25 PAN 8 CHROME LIBRE PAQUET DE 10 IN	703172PK VIS-M8X25 PAN 8 CHROME LIBRE PAQUET DE 10 07MY IN	$7.04	2	IN
	21	1R128910192	COMMUTATEUR, A/C HAUTE PRESSION	1R128910192 COMMUTATEUR, A/C HAUTE PRESSION	$490.07	1	TO
	22	4G43717B19AB	AIR CON REFRIGERANT	4G43717B19AB AIR CON REFRIGERANT A/R	$4,558.21	1	TO
	22	6L2419D594BA	COMMUTATEUR, A/C, COUPURE DE PRESSION	6L2419D594BA COMMUTATEUR, A/C, COUPURE DE PRESSION	-	1	PE	Renseigner
	22	AG438911295	SW ASY-A/C PRES CTOF	AG438911295 SW ASY-A/C PRES CTOF	$535.27	1	TO

Raccords De Conduites De Climatisation (Cag)

Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - RACCORDS DE CONDUITES DE CLIMATISATION (CAG)
