Aston Martin DB9 (2013-2016) - LUBRIFICATION DU MOTEUR

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
POUR COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
CD336675CE ASSEMBLAGE DU CARTER D'HUILE $4,547.12 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430410205 BOUCHON DE VIDANGE DU CARTER D'HUILE $20.74 IN
Photo Numéro de Pièce Description Prix (chacun) Stock
485092 JOINT DE CARTER MOTEUR $97.97 IN
Photo Numéro de Pièce Description Prix (chacun) Stock
702526 BOULON, M8 X 30, HEXAGONE FLG HD $0.95 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
702604 GOUJON & RONDELLE M6 X 20 + M8 X 47.5 HF $28.03 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
706713 GOUJON M8 + M6 HF PIL $28.13 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
706714 BOULON - M8 X 140 HF8 $5.60 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
706715 BOULON-M8 X 105 HF8 $14.86 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
8G430411112 ASSEMBLAGE DE SERVICE - POMPE À HUILE $2,261.97 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
702552 BOULON M8 X 70 HF PIL 8 $1.03 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430410196 JOINT, TUBE COLLECTEUR POMPE A HUILE VERS CARTER $93.37 IN
Photo Numéro de Pièce Description Prix (chacun) Stock
8D336686AD DÉFLECTEUR, CARTER D'HUILE $190.25 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
705052 VIS, M6 X 14 $13.32 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
AD236B660AC PLATEAU COUPE-VENT $281.74 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
703169 ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE $1.00 IN
Photo Numéro de Pièce Description Prix (chacun) Stock
8D336750CA ENSEMBLE INDICATEUR DE NIVEAU D'HUILE $45.20 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336754AB TUBE ASSY, INDICATEUR DE NIVEAU D'HUILE $62.00 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336A642AA REFROIDISSEUR D'HUILE, MOTEUR $922.77 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
AG436714AA FILTRE À HUILE - SIMPLE $43.01 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD338B451AC TUYAU, SORTIE DU REFROIDISSEUR D'HUILE $163.36 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336N867AA JEU DE TUYAUX, ENTRÉE DU REFROIDISSEUR D'HUILE $27.85 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
3285381 CLAMP $7.21 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD33292435CB CARROSSERIE, PRISE D'HUILE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336629AA ÉCRAN, POMPE À HUILE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD336625BA ANNEAU EN O $48.95 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
CD3310630CAA BOULON, M6 X 30 Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
8W9387030BA ANNEAU, CAPTEUR DE NIVEAU D'HUILE MOTEUR $34.19 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
4G430410972 ENSEMBLE DE CAPTEURS, NIVEAU D'HUILE BAS DU MOTEUR $90.15 IN
Photo Numéro de Pièce Description Prix (chacun) Stock
702847 VIS-M6X25 PAN INT LOB 8 $2.29 IN

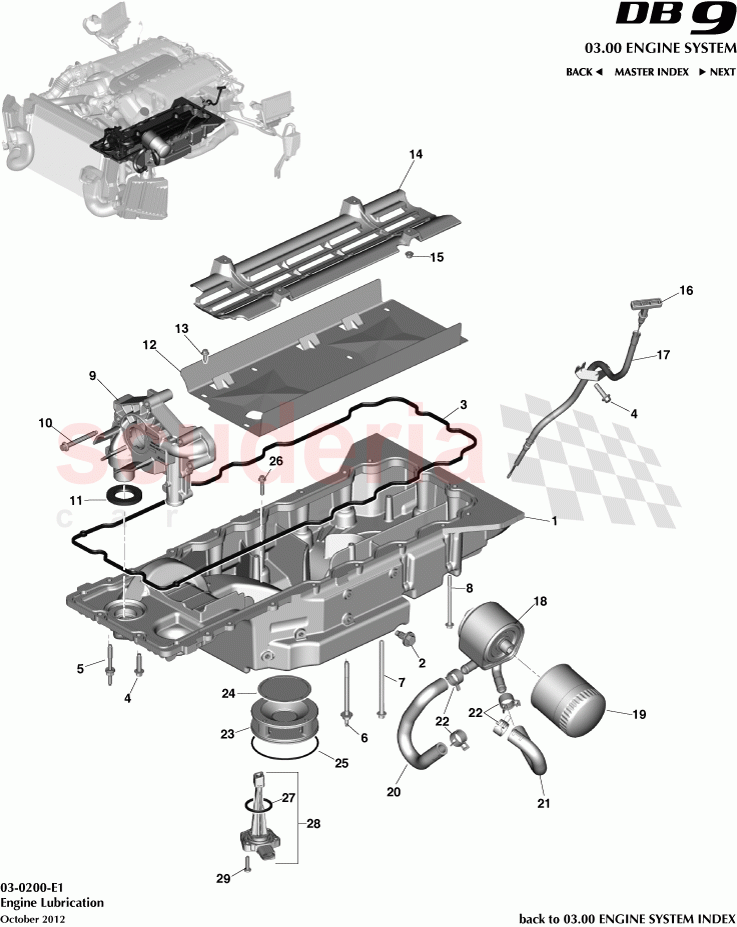

Engine Lubrication of Aston Martin Aston Martin DB9 (2013-2016) Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Clé Ajouter au panier
Panier
1 CD336675CE
ASSEMBLAGE DU CARTER D'HUILE
Includes items 2, and 23-29 		$4,547.12 1
TO
2 4G430410205
BOUCHON DE VIDANGE DU CARTER D'HUILE
IN 		$20.74 1
IN
3 485092
JOINT DE CARTER MOTEUR
IN 		$97.97 1
IN
4 702526
BOULON, M8 X 30, HEXAGONE FLG HD 		$0.95 9
TO
5 702604
GOUJON & RONDELLE M6 X 20 + M8 X 47.5 HF 		$28.03 1
TO
6 706713
GOUJON M8 + M6 HF PIL 		$28.13 1
TO
7 706714
BOULON - M8 X 140 HF8 		$5.60 4
TO
8 706715
BOULON-M8 X 105 HF8 		$14.86 5
TO
9 8G430411112
ASSEMBLAGE DE SERVICE - POMPE À HUILE 		$2,261.97 1
TO
10 702552
BOULON M8 X 70 HF PIL 8 		$1.03 4
TO
11 4G430410196
JOINT, TUBE COLLECTEUR POMPE A HUILE VERS CARTER
IN 		$93.37 1
IN
12 8D336686AD
DÉFLECTEUR, CARTER D'HUILE 		$190.25 1
TO
13 705052
VIS, M6 X 14 		$13.32 7
TO
14 AD236B660AC
PLATEAU COUPE-VENT 		$281.74 1
TO
15 703169
ÉCROU - BRIDE HEXAGONALE M6 CHROMÉ LIBRE
IN 		$1.00 4
IN
16 8D336750CA
ENSEMBLE INDICATEUR DE NIVEAU D'HUILE 		$45.20 1
TO
17 CD336754AB
TUBE ASSY, INDICATEUR DE NIVEAU D'HUILE 		$62.00 1
TO
18 CD336A642AA
REFROIDISSEUR D'HUILE, MOTEUR 		$922.77 1
TO
19 AG436714AA
FILTRE À HUILE - SIMPLE
Pack of 12 		$43.01 1
TO
20 CD338B451AC
TUYAU, SORTIE DU REFROIDISSEUR D'HUILE 		$163.36 1
TO
21 CD336N867AA
JEU DE TUYAUX, ENTRÉE DU REFROIDISSEUR D'HUILE 		$27.85 1
TO
22 3285381
CLAMP 		$7.21 4
TO
23 CD33292435CB
CARROSSERIE, PRISE D'HUILE 		- 1
PE
Renseigner
24 CD336629AA
ÉCRAN, POMPE À HUILE 		- 1
PE
Renseigner
25 CD336625BA
ANNEAU EN O 		$48.95 1
TO
26 CD3310630CAA
BOULON, M6 X 30 		- 4
PE
Renseigner
27 8W9387030BA
ANNEAU, CAPTEUR DE NIVEAU D'HUILE MOTEUR 		$34.19 1
TO
28 4G430410972
ENSEMBLE DE CAPTEURS, NIVEAU D'HUILE BAS DU MOTEUR
IN 		$90.15 1
IN
29 702847
VIS-M6X25 PAN INT LOB 8
IN 		$2.29 4
IN
