Aston Martin One-77 - COFFRE ARRIÈRE

Consultez le diagramme des pièces éclatées pour trouver la pièce que vous recherchez.:
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez effectuer un zoom avant et arrière sur le diagramme en le faisant défiler, en le pinçant ou en utilisant la touche and buttons
  • Vous pouvez cliquer sur un hotspot 1 dans le diagramme des pièces pour localiser la pièce dans le tableau.
Clé de partie
IN
EN STOCK
AS
ARRIVÉE IMMINENTE
TO
POUR COMMANDER
PE
INFOS SVP

Photo Numéro de Pièce Description Prix (chacun) Stock
12023061360AC ASSEMBLAGE DU COUVERCLE DU COFFRE ARRIÈRE $104,539.26 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061022AF AUGE, VITRE ARRIÈRE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061378AD SUPPORT A, PROTECTION DU REMPLISSAGE DE CARBURANT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061376AG SUPPORT B, PROTECTION DU RÉSERVOIR DE CARBURANT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096024AA VIS, M6 X 1,0 X 16 TÊTE HEXAGONALE À COLLERETTE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061278AC CALE, LATÉRALE, TUBE DE COFFRE ARRIÈRE AU PLATEAU D'AMORTISSEUR Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061280AC CALE, CENTRE, TUBE DE COFFRE ARRIÈRE AU PLATEAU D'AMORTISSEUR Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061384AE ASSEMBLAGE DU TUBE DE COFFRE, CÔTÉ DROIT AVANT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061330AK ASSEMBLAGE DU TUBE DE COFFRE, CÔTÉ GAUCHE AVANT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061233AJ PANNEAU. HAUT-PARLEUR ARRIÈRE, CÔTÉ DROIT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061232AJ PANNEAU. HAUT-PARLEUR ARRIÈRE, CÔTÉ GAUCHE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061340AA COUVERCLE DE L'ACCÈS AU RÉSERVOIR DE CARBURANT, CÔTÉ DROIT Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061316AA SEAL PAD, FUEL TANK ACCESS RIGHT SIDE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096042AA VIS, M6-1.00 X 16 BRIDE BHCS Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061276AB COUVERCLE, ACCÈS AU RÉSERVOIR DE CARBURANT, CÔTÉ GAUCHE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061314AB JOINT D'ÉTANCHÉITÉ, ACCÈS AU RÉSERVOIR DE CARBURANT CÔTÉ GAUCHE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061290AA SUPPORT, SUPÉRIEUR, ANCRAGE DE TUBE DE COFFRE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
4113100035 VIS, M10 X 1,5 X 35, TÊTE HEXAGONALE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096104AA RONDELLE, PLATE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096012AA VIS, M8 X 1,25 X 35 TÊTE HEXAGONALE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096104AA RONDELLE, PLATE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096086AA ECROU, M8 HEXAGONAL A BRIDE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061294AA CALE D'ÉPAISSEUR, AVANT DE LA CUVE DU COFFRE À LA CUVE PRINCIPALE B-NODE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096016AA VIS, M10 X 1,5 X 75 TÊTE HEXAGONALE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096104AA RONDELLE, PLATE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096052AA VIS, M8-1,25 X 25, BHCS À BRIDE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
120230960026AA RONDELLE, PLATE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096086AA ECROU, M8 HEXAGONAL A BRIDE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023037004AB SUPPORT, HAUTEUR DE CAISSE CÔTÉ DROIT $86.71 To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
M1B23M5X12 GOUJON, BIG HEAD BONDING, M5-1,0 X 12 Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023061240AD TAQUET, TUBE DE COFFRE ARRIÈRE, AVANT À ARRIÈRE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096024AA VIS, M6 X 1,0 X 16 TÊTE HEXAGONALE À COLLERETTE Renseigner To Order
Photo Numéro de Pièce Description Prix (chacun) Stock
12023096084AA ÉCROU, M6 Renseigner To Order

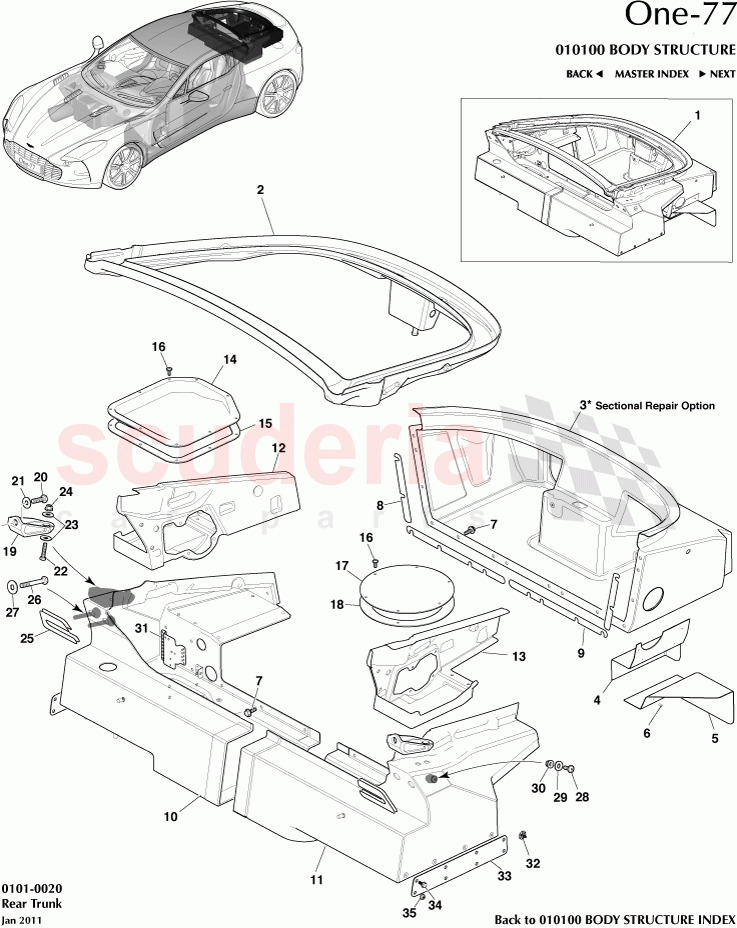

Rear Trunk of Aston Martin Aston Martin One-77 Diagramme Tapotez pour agrandir
# Détails de la partie Prix
(à l'unité)		 Qté sur
Schéma		 Clé Ajouter au panier
Panier
1 12023061360AC
ASSEMBLAGE DU COUVERCLE DU COFFRE ARRIÈRE
NSS 		$104,539.26 1
TO
2 12023061022AF
AUGE, VITRE ARRIÈRE 		- 1
PE
Renseigner
3 12023061364AB
ASSEMBLAGE ARRIÈRE DE LA CUVE DU COFFRE
NSS 		- 1
PE
Renseigner
4 12023061378AD
SUPPORT A, PROTECTION DU REMPLISSAGE DE CARBURANT 		- 1
PE
Renseigner
5 12023061376AG
SUPPORT B, PROTECTION DU RÉSERVOIR DE CARBURANT 		- 1
PE
Renseigner

12023096024AA

VIS, M6 X 1,0 X 16 TÊTE HEXAGONALE À COLLERETTE

 -
8 12023061278AC
CALE, LATÉRALE, TUBE DE COFFRE ARRIÈRE AU PLATEAU D'AMORTISSEUR 		- 2
PE
Renseigner
9 12023061280AC
CALE, CENTRE, TUBE DE COFFRE ARRIÈRE AU PLATEAU D'AMORTISSEUR 		- 2
PE
Renseigner
10 12023061384AE
ASSEMBLAGE DU TUBE DE COFFRE, CÔTÉ DROIT AVANT 		- 1
PE
Renseigner
11 12023061330AK
ASSEMBLAGE DU TUBE DE COFFRE, CÔTÉ GAUCHE AVANT 		- 1
PE
Renseigner
12 12023061233AJ
PANNEAU. HAUT-PARLEUR ARRIÈRE, CÔTÉ DROIT 		- 1
PE
Renseigner
13 12023061232AJ
PANNEAU. HAUT-PARLEUR ARRIÈRE, CÔTÉ GAUCHE 		- 1
PE
Renseigner
14 12023061340AA
COUVERCLE DE L'ACCÈS AU RÉSERVOIR DE CARBURANT, CÔTÉ DROIT 		- 1
PE
Renseigner
15 12023061316AA
SEAL PAD, FUEL TANK ACCESS RIGHT SIDE 		- 1
PE
Renseigner
16 12023096042AA
VIS, M6-1.00 X 16 BRIDE BHCS 		- 15
PE
Renseigner
17 12023061276AB
COUVERCLE, ACCÈS AU RÉSERVOIR DE CARBURANT, CÔTÉ GAUCHE 		- 1
PE
Renseigner
18 12023061314AB
JOINT D'ÉTANCHÉITÉ, ACCÈS AU RÉSERVOIR DE CARBURANT CÔTÉ GAUCHE 		- 1
PE
Renseigner
19 12023061290AA
SUPPORT, SUPÉRIEUR, ANCRAGE DE TUBE DE COFFRE 		- 2
PE
Renseigner
20 4113100035
VIS, M10 X 1,5 X 35, TÊTE HEXAGONALE 		- 2
PE
Renseigner

12023096104AA

RONDELLE, PLATE

 -
22 12023096012AA
VIS, M8 X 1,25 X 35 TÊTE HEXAGONALE 		- 4
PE
Renseigner

12023096086AA

ECROU, M8 HEXAGONAL A BRIDE

 -
25 12023061294AA
CALE D'ÉPAISSEUR, AVANT DE LA CUVE DU COFFRE À LA CUVE PRINCIPALE B-NODE 		- A/R
PE
Renseigner
26 12023096016AA
VIS, M10 X 1,5 X 75 TÊTE HEXAGONALE 		- 4
PE
Renseigner
28 12023096052AA
VIS, M8-1,25 X 25, BHCS À BRIDE 		- 2
PE
Renseigner
29 120230960026AA
RONDELLE, PLATE 		- 2
PE
Renseigner
31 12023037004AB
SUPPORT, HAUTEUR DE CAISSE CÔTÉ DROIT 		$86.71 1
TO
32 M1B23M5X12
GOUJON, BIG HEAD BONDING, M5-1,0 X 12 		- 39
PE
Renseigner
33 12023061240AD
TAQUET, TUBE DE COFFRE ARRIÈRE, AVANT À ARRIÈRE 		- 2
PE
Renseigner
35 12023096084AA
ÉCROU, M6 		- 8
PE
Renseigner
